香蕉振动筛

香蕉振动筛

  香蕉振动筛是由电动机和激振器作为振动源，激振器主要是由偏心轴、皮带轮、轴承及轴承座等组成，激振器安装在筛箱侧板上，并由电动机通过三角皮带或软连接与其相连，电动机带动偏心轴旋转，产生离心惯性力，迫使筛箱振动。香蕉筛筛箱运动轨迹为椭圆，同时筛面有较大的倾角（20°），物料从入料端落入筛网后在振动力的作用下迅速前进、松散透筛，完成筛分作业。

产品优势

1、功率消耗少，振动强度大(9-12mm)，筛分效率高（＞95%）；
     2、选用国内知名品牌筛面配置，物料处理能力大；
     3、重量轻，工作噪音低，运行平稳；
     4、筛机操作维护简单、使用安全、性价比高。

工作原理

  香蕉振动筛在入料端有一斜坡面，先以34°开始，紧接着以一定数目的角度下降到大约为10°的出料端为止。筛面采用不同倾角的折线形式，从入料端到出料端物料层厚度是不变。各段筛面上物料量与流速比值稳定、料层较高，呈现均匀状态筛分效率显著提高，比相同有效面积筛分机的处理量提高1-2倍，对于细粒含量高，特别是物料中料度占分级粒度尺寸小于1/2的物料含量较大时，香蕉型振动筛分机具有极高的筛分效率。

香蕉振动筛参数

型号	筛面面积 (㎡)	给料粒度 (mm)	处理量 (t/h)	筛面倾角 ( o )	筛孔尺寸 (mm)	双振幅 (mm)	电压 ( v )	功率 (kw)
ZXD1560	9	≤300	80-400	5-25 五段筛面	5-50	8-12	380	2×11
ZXD2060	12		110-500					2×15
ZXD2560	15		130-650					2×18.5
ZXD3060	18		160-750					2×22
ZXD3073	21.9		190-800					2×30
ZXD3642	15.12		130-650					2×15
ZXD3660	21.6		200-800					2×22
ZXD2590	22.5		200-800					2×22
ZXD3090	27		240-1100					2×30
ZXD3690	32.4		300-1350					2×37

注：以上香蕉振动筛型号尺寸为标准机型，如用户有特殊要求可量身定做。

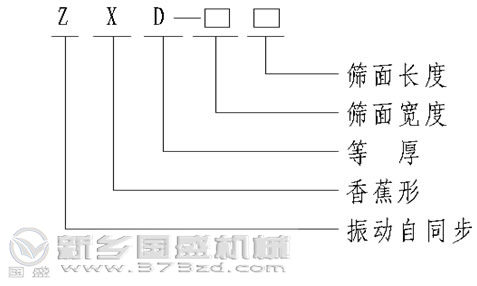

产品型号标识:

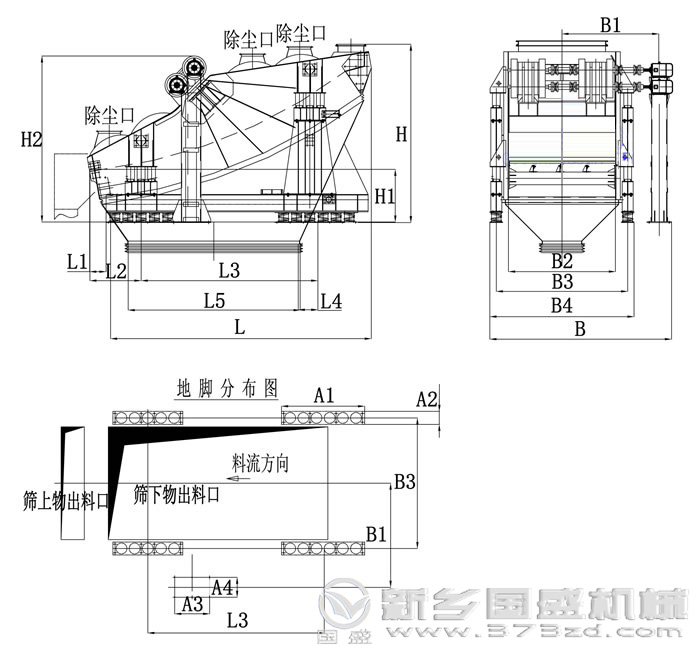

尺寸对照

型号	L	L1	L3	L4	L5	H	H1	H2	B	B1	B2	B3	B4	A1	A2	A3	A4
ZXD1560	6049	121	3913	933	2917	3910	1500	3600	4900	2650	1500	1950	2350	1600	220	900	800
ZXD2060	6049	121	3913	933	2917	3910	1500	3600	5400	2900	2000	2450	2850	2000	220	900	800
ZXD2560	6051	123	4454	154	3050	3611	1203	3303	5900	3150	2500	2950	3350	2000	350	1200	1200
ZXD3060	6051	123	4454	154	3050	3910	1203	3600	6400	3400	3000	3450	4000	2200	350	1200	1200
ZXD3073	7777	598	4587	0	4911	4161	1800	3870	6094	3032	3000	3485	3966	2000	350	1200	1200
ZXD3642	4756	145	2923	0	3100	2787	834	1810	5700	2800	3600	4000	4500	1200	280	1000	800
ZXD3660	6051	123	5554	154	3050	4100	1203	3700	7000	4000	3600	4160	4700	2200	300	1200	1200
ZXD2590	9647	529	6910	1173	5852	4900	1452	4545	6688	3500	2528	3000	3390	2300	350	1500	1500
ZXD3090	9647	529	6910	1173	5852	4900	1452	4545	7143	3500	3028	3500	3890	2300	350	1500	1500
ZXD3690	9647	529	6910	1173	5852	4900	1452	4545	7700	3750	3628	4324	4700	2400	350	1500	1500

产品维护

一、安全警示
     1、在筛子启动之前，所有的保护罩应当安装就位，并且所有人员撤离筛子；
     2、在各种保护罩没有固定之前严禁启动筛机；
     3 、在筛机启动和停机过程中不要站在距筛机一米范围之内；
     4 、当筛机在运行过程中不要站在振动部件上；
     5 、在筛机上开始做任何工作之前必须将筛机电机断电且使筛机停稳。
二、每日检查
     1 、检查筛机运行过程中，激振器、电机和传动轴工作是否正常。
     2 、检查筛机运行过程中，振动状态是否正常。
     3、注意筛机各部任何可能的松动。
     4、 检查物料堵塞筛面或筛面损坏。
     5、报告筛机运行过程中来自筛体、激振器和电机的任何异常噪声。
     6、任何故障或损坏必须立即排除。局部问题假如被忽略的话都可能导致主要结构上的故障。
三、每周检查
     1 、检查激振器、电机和传动轴状态是否正常；
     2 、检查激振器、电机和轴承温升是否正常；
     3、停机后检查筛机所有连接螺栓，特别是激振器固定螺栓是否松动；
     4、停机检查各结构件和衬板筛板是否磨损、破裂或者损坏；
     5 、任何故障或损坏必须立即排除。
